本发明涉及蚊虫控制技术领域，尤其涉及一种蚊控系统及其形成方法和控制方法。

背景技术：

目前由于气候变暖，生态环境不断发生变化，导致全世界范围内病毒，疾病爆发的频率越来越高，对于全球传染病的防治防控任务逐渐加重，特别是对传播疾病的病原体，宿主的防治防控工作更加重要，而蚊虫传播疾病较其他类型传染病更容易引发人类的疾病与死亡。

全球大约3500种蚊子，但只有40种会叮咬人类，其中，中华伊蚊、库蚊等被认为导致人类疾病，如疟疾，登革热和兹卡病毒的主要载体，全球每年有超过三亿的疟疾和0.5至1亿的登革热病例，甚至有家畜，例如鸡狗等动物被叮咬致死，严重影响人民的正常生活。

对于常见的蚊媒监测和控蚊的方法，主要以人工为主，如人帐诱捕法，紫外灯诱捕法，二氧化碳诱蚊法，灭蚊磁设备、bgs诱蚊器等各种捕蚊杀蚊方法和产品，这些方法和产品都不能满足开展长期全面高效的蚊媒监测及防治防控的需求，所以急需一种高效节能生态的蚊控系统和方案方法，改变长期以来使用消砂蚊虫消杀手段对环境造成不可逆转的长期的破坏，对防止疾病的传播有着深远和积极的作用，而且迫在眉睫！

技术实现要素：

本发明的目的在于提供一种蚊控系统及其形成方法、控制方法和控制设备，主要解决上述现有技术存在的问题一：如何实现长期全面高效控蚊的问题；问题二：如何形成系统地、全方位、立体地且精准地控蚊的问题；问题三：如何科学、环保、生态、美观地进行控蚊的问题。

为了实现上述目的，本发明所采用的技术方案是：一种蚊控系统，包括管理系统、监测系统、驱蚊和/或灭蚊设备，其特征在于：所述监控系统为包括用于对室内和/或室外的蚊虫种类进行识别以及对蚊虫数量以及周围环境数据进行自动采集的声学设备和图像识别设备的环境数据实时监测采集模块；所述环境数据实时监测采集模块通过有线和/或无线方式向管理系统反馈信息并由管理系统控制；

所述驱蚊和/或灭蚊设备为用于在室内高空、中空和地面进行驱蚊和/或灭蚊的装置和用于在室外高空、中空和地面进行驱蚊和/或灭蚊的装置，该些装置通过有线和/或无线方式由管理系统控制。

进一步，所述室外包括生活区、非生活区；所述非生活区包括公共区域和/或工作休闲区和/或种植区和/或养殖区；所述室内高空和室外高空是指距地面2米至3米的空间，室内中空和室外中空是指距地面0.3米至2米的空间，室内地面和室外地面是指距离地面0.3米以内的空间及水体表面。

进一步，所述蚊控系统还包括报警系统、预测及分析评估系统，该报警系统和预测及分析评估系统均通过有线和/或无线方式由管理系统控制；

所述管理系统包括服务器、数据储存器、终端显示设备；

所述环境数据实时监测采集模块包括声学设备和图像识别设备；

所述驱蚊和/或灭蚊设备包括用于室内高空、中空、地面的灭蚊设备，用于是室外高空、中空、地面的驱蚊设备和/或灭蚊设备；

所述报警系统包括报警器；

所述服务器接收声学设备和图像识别设备的信息反馈后将有关信息数据存储在数据储存器，服务器控制声学设备和图像识别设备运行；所述服务器对数据储存器上的由环境数据实时监测采集模块反馈的蚊虫种类及数量信息以及周围环境数据进行分析后通过终端显示设备显示出预测及分析评估结果；所述室内高空、中空、地面的灭蚊设备以及室外高空、中空、地面的驱蚊设备和灭蚊设备均由服务器控制运行；所述报警器由服务器控制运行；

所述驱蚊和/或灭蚊设备还包括对水体进行蚊虫消杀的消杀装置，该消杀装置由服务器通过有线和/或无线方式控制运行；

所述室内高空、中空、地面的灭蚊设备为挂壁式灭蚊器或灭蚊灯、摆放式灭蚊器或灭蚊灯；

所述室外高空的驱蚊设备和/或灭蚊设备为设置在围墙上的驱蚊器和/或灭蚊器、设置在高度距地面2米至3米的景观灯上的驱蚊器和/或灭蚊器、适用于在高度距地面2米至3米的驱蚊器、设置在建筑物四周和/或建筑物内和/或立柱内距离地面2米至3米之间位置的驱蚊器和/或灭蚊器

所述室外高空的驱蚊设备和/或灭蚊设备为设置在高度距地面0.3米至2米的垃圾箱上的驱蚊器和/或灭蚊器、设置在高度距地面0.3米至2米的景观灯上的驱蚊器和/或灭蚊器、设置在建筑物四周和/或建筑物内和/或立柱内距离地面0.3米至2米之间位置的驱蚊器和/或灭蚊器；

所述室外地面的驱蚊设备和/或灭蚊设备为设置在高度距地面0.3米至2米的草坪灯和/或景观灯上的驱蚊器和/或灭蚊器、对积水区和/或排污管道和/或下水道的水体表面进行消杀的消杀器。

进一步，所述声学设备和图像识别设备的位置与用于室内高空、中空、地面的灭蚊设备和用于是室外高空、中空、地面的驱蚊和/或灭蚊设备一一对应；

所述驱蚊和/或灭蚊设备的驱蚊和/或灭蚊范围为室内高空、中空、地面和/或室外高空、中空、地面进行全面覆盖；

和/或所述驱蚊和/或灭蚊设备的驱蚊和/或灭蚊范围为至少一道拦截蚊子的防线。

进一步，所述室内地面灭蚊设备还包括自制灭蚊器，该自制灭蚊器由设有加热装置的容器以及容器内的灭蚊液组成，容器顶部可拆卸顶盖，顶盖设有至少一个贯穿孔，容器分为上下两个空间，上面空间装有灭蚊液，加热装置包含加热丝、开关、控制装置和温度传感器，加热丝置于容器内灭蚊液中且由开关控制，开关设置在控制装置内且由控制装7控制，控制装置设在下空间内，温度传感器设在上面空间内且与灭蚊液接触，温度传感器向控制装置反馈信息；

所述灭蚊液组分为大蒜15-30份、肥皂15-30份、红糖10-20份、醋15-55份，用于避免啮齿动物偷吃或靠近灭蚊液的驱避剂5份。

进一步，所述驱避剂主要成分是香草基壬酰胺。

进一步，所述蚊控系统适用于在家居环境、市政建设物、农林行业环境、商企行业环境、办公区、社区、医院、学校、幼儿园、工厂、旅游风景区、广场公园、部队营区、别墅小区、养殖场、种殖场、商场超市、农家乐、集体食堂的室内和室外，以及城市郊区室外。

一种蚊控系统的控制方法，涉及上述一种蚊控系统，具体步骤为：

第一步，由服务器控制环境数据实时监测采集模块的声学设备和图像识别设备对对应布控点的蚊虫种类及数量以及周围环境数据进行实时监测，并将有关信息反馈回服务器，由服务器进行处理后存储在数据储存器中；

第二步，由服务器控制对应的驱蚊和/或灭蚊设备运行，进行室内高空、中空、地面以及室外高空、中空、地面的驱蚊和/或灭蚊；

第三步，在驱蚊和/或灭蚊过程中，环境数据实时监测采集模块的声学设备和图像识别设备同时进行自动、实时地蚊虫信息监控，并将有关信息及时反馈给服务器；

第四步，服务器对第三步中蚊虫信息进行预测及分析评估，预测及分析评估结果通过终端显示设备显示，并存储在数据储存器中；同时由服务器根据预测及分析评估结果判断是否控制报警器进行报警；

第五步，服务器结合预测及分析评估结果调整驱蚊和/或灭蚊设备运行情况。

一种蚊控系统的形成方法，涉及上述一种蚊控系统，具体步骤为：

第一步，在目标空间内(包括室内和/或室外)进行实地勘察，收集蚊虫种类和数量以及周围环境数据的有关信息，目标空间建筑物和装饰物的有关信息；

第二步，选择控蚊目标，即在室内进行灭蚊、室外进行驱蚊和灭蚊，实现全方位、立体的且精准高效控蚊效果；

第三步，结合地理信息、对蚊虫种类和数量以及周围环境数据的有关信息、建筑物和装饰物的有关信息，利用蚊虫生物性、空间内建筑和/或景观特征、空间内环境、空间内空气流动变化以及磁场变化原理进行分析，根据蚊子的生理周期和习性选择需要安装蚊控设备的布控点和在布控点上选择合适的蚊控设备，即具体制定室内高空、中空、地面以及室外高空、中空、地面的布控方案，布控方案包括声学设备和图像识别设备的安装位置、驱蚊和/或灭蚊设备的安装位置、地面水体消杀器安装位置，共同形成全方位、立体的且精准高效控蚊方案以及对蚊控过程进行监督的监控系统方案；

同时利用服务器(包括类似云平台和/或处理器等部件或软件服务系统)、数据储存器(即起到数据存储和/或管理的功能的部件和/或系统)、终端显示设备(pc终端、手机app终端等)配合声学设备和图像识别设备形成的智能化且实时的监控系统，即声学设备和图像识别设备将收集的蚊虫种类和数量以及周围环境数据的有关信息反馈给服务器，由服务器进行处理后终端显示设备显示处理信息，并将处理信息存储在数据储存器中，并对蚊虫信息进行预测及分析评估，预测及分析评估结果通过终端显示设备显示、通过数据储存器存储；通过服务器控制各个驱蚊和/或灭蚊设备、报警器、监控系统的运行。

一种蚊控系统，其特征在于：该蚊控系统包括用于室内监控蚊子情况、驱蚊和/或灭蚊的室内蚊控系统，用于室外监控蚊子情况、驱蚊和/或灭蚊的室外蚊控系统，室内蚊控系统和室外蚊控系统共同构成全方位、立体的且精准高效控蚊的蚊控系统。

鉴于上述技术特征，本发明具有如下有益效果：

1、本发明的蚊控系统具有重大实际意义，简单易懂，推广性强。

2、本发明的蚊控系统能够实现较为充分而精准的蚊控效果，通过科学设置蚊控系统能够实现尽可能短时间内，实现较好的蚊控效果(整体捕蚊/灭蚊)蚊控系统的预案执行性强，且能够根据监测系统的采集蚊虫情况进行及时调整，确保不同阶段都能拥有高效的蚊控效果。这样能够实现长期、系统且精准的控蚊目的。

3、本发明的蚊控系统尽可能利用蚊虫生物性特性，采用物理方式诱蚊、捕蚊、灭蚊，即生态诱捕，在必须情况下结合水体消杀灭虫，这样能够尽可能防止化学污染，同时采用物理方式诱蚊、捕蚊、灭蚊的方式，成本可控，也较容易推广使用，客户接受程度更高，而且非常环保、符合生态要求、节能。

4、本发明的控蚊系统能够有效避免易使操作者被蚊子感染疾病的风险，比如通过管理系统进行监控、驱蚊/灭蚊，尽可能减少人工接触蚊子的可能性，同时提高控蚊效率，并实现长时间的控蚊效果，通过智能化和/或机械化控制，能够实现控蚊装置长时间工作，根据不同情况设计不同控蚊方案，比如利用不同阶段的蚊子的不同习性，在不同场所和/或高度采用不同的控蚊设备，有效提高控蚊效率，也能够提高控蚊操作的针对性，同时还能根据相邻场所不同高度、不同位置等设计系统化的控蚊方案，进一步提供控蚊效率。

5、本发明的蚊控系统利用蚊虫的生物性、利用仿生学原理设计的蚊控系统和/或对应的蚊控设备均具有良好的生态性能，既能高效精准实施蚊控措施，取得良好的蚊控效果，同时还能保护环境，避免对环境造成二次污染和/或破坏。

6、本发明的蚊控系统能够对目标空间内的全方位的控蚊，通过高中低等方位实现立体式地控蚊。通过将蚊控系统的蚊控装置尽可能嵌入建筑物和/或景观物内，符合建筑景观(景观亮化工程学)要求，整体环境美观，且不会占据外部额外空间。

7、本发明的蚊控系统是在对目标空间内的蚊虫信息进行科学合理分析基础上形成，即通过生物学工程景观亮化学，环境学，建筑景观学，空气户外流动的变化，以及磁场的相应变化相应原理，找到一种科学有效的联防联控治理蚊虫的方法，形成科学合理高效的蚊控系统的方案，在保证经济性(即不超过预算或经费的前提下)，又能对目标空间内的蚊虫进行全面且高效的控蚊。

附图说明

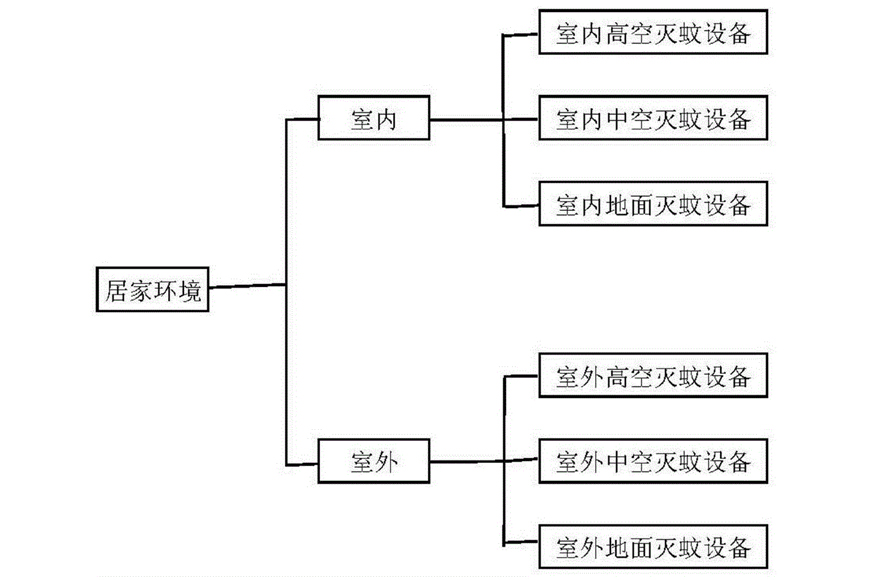

图1是实施例1一种蚊控系统的灭蚊设备安装示意图；

图2是实施例2一种蚊控系统的灭蚊设备和监控设备的安装示意图；

图3是实施例3中一种蚊控系统中的自制灭蚊器结构示意图；

图4是实施例4中一种蚊控系统新增非居住环境(以道路、公园及广场为例)的灭蚊设备安装示意图；

图5是实施例5中一种蚊控系统新增非居住环境(以养殖场为例)的灭蚊设备和监控设备的安装示意图；

图6是实施例6一种蚊控系统新增非居住环境(以郊外为例)的灭蚊设备和监控设备的安装示意图；

图7是实施例7中一种蚊控系统的形成方案流程示意图；

图8是实施例7中一种蚊控系统的控制方法流程示意图；

图9是实施例8中蚊控系统控制关系图。

图中：1为容器；1-1为上面空间；1-2为下面空间；2为顶盖；3为贯穿孔；4为加热丝；5为温度传感器；6为开关；7为控制装置；8为电源连通线；9为灭蚊液。

具体实施方式

下面结合具体实施方式，进一步阐述本发明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

参见图1，具体实施例1，实施例1提供一种蚊控系统，包括管理系统、监测系统、驱蚊和/或灭蚊设备，其特征在于：所述监控系统为包括用于对室内和/或室外的蚊虫种类进行识别以及对蚊虫数量以及周围环境数据(包括温度、湿度、气压等)进行自动采集的声学设备和图像识别设备的环境数据实时监测采集模块；所述环境数据实时监测采集模块通过有线和/或无线方式向管理系统反馈信息并由管理系统控制；

所述驱蚊和/或灭蚊设备为用于在室内高空、中空和地面进行驱蚊和/或灭蚊的装置和用于在室外高空、中空和地面进行驱蚊和/或灭蚊的装置，该些装置通过有线和/或无线方式由管理系统控制。

所述驱蚊和/或灭蚊设备包括由用于室内高空、中空、地面的灭蚊设备，用于是室外高空、中空、地面的驱蚊设备和/或灭蚊设备；

所述服务器接收声学设备和图像识别设备的信息反馈后将有关信息数据存储在数据储存器，服务器控制声学设备和图像识别设备运行；所述服务器对数据储存器上的由环境数据实时监测采集模块反馈的蚊虫种类及数量信息以及周围环境数据(包括温度、湿度、气压等)进行分析后通过终端显示设备显示出预测及分析评估结果；所述室内高空、中空、地面的灭蚊设备以及室外高空、中空、地面的驱蚊设备和灭蚊设备均由服务器控制运行。

也就是说整个蚊控系统通过管理系统进行控制，比如所述的蚊控系统还可以采用智能化控制，比如智能化监控：监测工作人员通过有线或无线网络，登录安装在电脑，手机app上的数据管理平台，可实时动态查看监测终端(比如声学设备和图像识别设备)的高清图片，及时了解查看各终端的文字数据，以及周围环境的状态，达到对个多个监测点进行的远程联网监控的目的，简而言之，实时及时有效，方便快捷精准做到资源不浪费，未采取有效的防控防治措施，提供了真实有效的数据。甚至通过管理系统实时记录监控情况，并对监控情况进行及时预警和及时采取蚊控措施和调整蚊控方案。

可替选的方案为，所述监控系统还可以包括进雷达、激光，3s技术即地理信息系统(geographicalinformationsystem,gis)、空间分析技术gps与遥感(remotesensing,rs)等技术，实现一定范围内的(比如一公里或十亩地的目标空间内或其他范围内的目标空间内)范围内蚊虫密度的区域自动监测，并集成新兴的检测方法如酶学方法和分子生物学方法等进行病媒的监测，形成蚊媒大数据，不仅有利于了解蚊虫的区域种属构成和密度分布，还可对蚊媒传染病流行提供预警和风险分析，大大缓解巨大的蚊媒传染病防控压力。

所述室外包括生活区、非生活区；所述非生活区包括公共区域和/或工作休闲区和/或种植区和/或养殖区；

根据文字的生长周期及滋生环境，成人蚊通常环境下，一般飞行的高度范围会达到2米-3米，因此有必要对此高度的蚊子做一定的防范与控制，需要在室内高空、室外高空设置相应的灭蚊设备，同服务器、数据储存器、终端显示器等形成第一高度蚊控系统。

所述室内高空和室外高空是指距地面2米至3米的空间(甚至在外力及滋生地环境决定特殊原因下高达5米)，室内中空和室外中空是指距地面0.3米至2米的空间，室内地面和室外地面是指距离地面0.3米以内的空间及水体表面。所述驱蚊和/或灭蚊设备还包括对水体进行蚊虫消杀的消杀装置，该消杀装置由服务器通过有线和/或无线方式控制运行。

本实施例1中，以居家环境为例，室内是指用于人们居住的室内环境，室外是指人们居住的室外庭院环境。

在室内，蚊虫栖息地多为房屋的顶部或绿植区，因此室内的高空灭蚊设备多选用壁挂式灭蚊器(优选客厅)，优选挂置于房屋内的顶部或屋内顶部角落处，室内中空及地面可以选用摆放式灭蚊器(比如采用有效灭蚊范围为80-100㎡，一般优选室内客厅绿植区)，摆放式灭蚊器可以摆放在窗台上或桌面上，也可以摆放在绿植区中，比如花盆之间，既方便插电，又能有效利用空间进行灭蚊。壁挂式灭蚊器、摆放式灭蚊器也可以采用光触媒灭蚊灯来诱蚊和灭蚊，环保、安全且卫生，无异味，体积小，不过多占用空间。蚊子数量少，建议一个空间一或两台即可。高空壁挂式安装方便，简单，夜间有照明作用，建议夜间使用。低空摆放式，从常见捕蚊效果良好即可，安装摆放简单，安全，建议夜间使用。

无论是壁挂式灭蚊器还是摆放式灭蚊器均可以通过有线或无线方式由服务器控制运行。另外，还可以在这些灭蚊器上同时安装声学设备(包含声音传感器等探测传感器，声音传感器对于蚊子的数量等声音信息以及周围环境数据进行收集和反馈给服务器)和图像识别设备(包含高清摄像头，对于蚊子的数量等图像信息进行收集和反馈给服务器)作为环境数据实时监测采集模块的一部分，由服务器控制运行并为服务器收集蚊虫有关信息，由服务器控制灭蚊设备运行，比如说蚊子出没的夜晚开启室内灭蚊设备，或蚊子较多时开启多台室内高空、中空、地面的灭蚊设备，在蚊子较少的白天或冬季时，可以关闭部分甚至是全部室内高空、中空、地面的灭蚊设备，实现智能化，全方位，精准地实施室内高空、中空、地面的灭蚊措施，减少室内蚊子数量，提高人员居住环境的安全、卫生。

蚊子一般在水体中产卵，并由卵成为幼虫，再由幼虫化蛹，最后蛹成成虫，因此室内水体的消杀工作也必不可少，室内容易存在少量积水区，比如花盆或水缸等处积水，可以通过更换干净的清水或使用少量水体消杀药剂来实现灭蚊效果。

以上室内灭蚊设备的设置方案同样适用于国家机关室内、企/事业单位室内、养老院室内、幼儿园室内、办公室内、工厂室内、部队营区室内、商场超市内、医院室内、学校室内、集体食堂内等人员聚集的场所内，只是根据每个场所的特点，增加室内高空、中空、地面的灭蚊设备的数量，比如人员聚集场所的卫生间，应重点灭蚊，室内的灭蚊设备需要增设，实现灭蚊设备对对应空间范围全覆盖，确保实现良好的灭蚊效果；医院的病房内、集体食堂的厨房间、商场超市内的食品区，尤其是生鲜区等也需要根据实际情况增设室内灭蚊设备，实现灭蚊设备对对应空间范围全覆盖，确保实现良好的灭蚊效果。

居家环境的室外庭院中，室外高空灭蚊设备可以是设置在距离地面2米至3米围墙中或围墙顶部的灭蚊器，或设置在庭院中距离地面2米至3米的树枝上的灭蚊器，或距离地面2米至3米的建筑物外墙，此时设置在围墙上的室外高空灭蚊设备数量可以根据围墙长度进行调整，室外高空灭蚊设备可以实现围墙长度对应空间的全覆盖，形成围墙对应室外高空灭蚊的一个完整灭蚊防线，有效阻止或减少外部空间内的蚊子跨越围墙进入庭院，进而进入到房屋内。

室外中空灭蚊设备可以设置在距离地面0.3米至2米空间内的建筑物上或景观物上，比如庭院内的路灯上，建筑物外墙，或是庭院内晾衣杆上，或是根据需要增设用于安装室外中空灭蚊设备的安装杆，室外中空灭蚊设备根据每个设备可以覆盖的灭蚊空间范围，以及整个庭院的范围及空间结构来设计，可以室外中空全面覆盖的灭蚊效果，也可以设置若干室外中空设备布控点来实现针对性，精确的灭蚊效果，节省室外中空灭蚊设备数量，以及尽可能不影响庭院的原有设计，例如尽可能在庭院内原有建筑物和景观物上设置室外中空灭蚊设备。

室外地面灭蚊设备，既包括设置在距离地面0.3米以内的草坪灯上的灭蚊设备，也包括对庭院内水塘或水池的水体消杀设备。室外地面灭蚊设备，通过调整数量和安装位置，针对草坪和水池等区域可以实现全面覆盖的灭蚊效果，也可以在尽可能不影响庭院的原有设计，例如尽可能在庭院内原有建筑物和景观物上设置室外地面灭蚊设备，实现针对性、精准地灭蚊效果。

水体消杀设备使用一般选择初春进行蚊子消杀，虫害刚滋生就开始诱捕(在捕杀中不断调整诱虫的方式、方法，和根据蚊习性引诱剂的成份。以达到虫害无变异无防备、不间断诱捕成虫，成虫减少卵自然而然虫害减少)。

室内高空、中空、地面的灭蚊设备和室外高空、中空、地面的灭蚊设备可能具有的气体扩散性和/或音频传递性和/或光线扩散性等，在安装时要充分考虑周围的建筑或者自然障碍物不会对影响灭蚊设备的正常机能。合理的选择灭蚊设备的安放地点、充分考虑气流方向、充分的空间可利用调整，尽可能发挥各个灭蚊设备的最佳功效。

室外高空、中空、地面的灭蚊设备(又称室外灭蚊设备)均由可以通过有线或无线方式由服务器控制运行。另外，还可以在这些灭蚊设备上同时安装声学设备(包含声音传感器等探测传感器，声音传感器对于蚊子的数量等声音信息以及周围环境数据进行收集和反馈给服务器)和图像识别设备(包含高清摄像头，对于蚊子的数量等图像信息进行收集和反馈给服务器)作为环境数据实时监测采集模块的一部分，为服务器收集蚊虫有关信息，便于服务器控制灭蚊设备运行，比如说蚊子出没的夜晚开启室外灭蚊设备或延长室外灭蚊设备工作时间，或蚊子较多时开启多台室外高空、中空、地面的灭蚊设备，在蚊子较少的白天或冬季时，可以关闭部分甚至是全部室外高空、中空、地面的灭蚊设备，实现智能化，全方位，精准地实施室外高空、中空、地面的灭蚊措施，减少室外蚊子数量，也同时进一步减少进入室内的蚊虫数量，提高人员居住环境的安全、卫生。

室内灭蚊设备(室内高空、中空、地面的灭蚊设备)和室外灭蚊设备上还可以增设传感器，比如对采用电池提供电源的灭蚊设备的电池供电量利用传感器进行监测并及时反馈给服务器，由服务器判断是否需要更换电池，再比如对水体消杀设备的电池电量和/或水体消杀设备的药剂量利用不同传感器进行监测并及时反馈给服务器，由服务器判断是否需要更换电池和/或增加灭蚊药剂，保证灭蚊设备处于长时间且有效地灭蚊状态中，提高蚊控系统整体有效的灭蚊效果。

灭蚊设备还可以选用比如模拟人体呼吸产生的二氧化碳、水分，人体散发的热量和汗的味道，人和动物的口腔气味，以及当雌蚊子发现食物(血)吸取时发出的声音，同时辅以频谱灯和紫外线灯把远处的蚊子吸引过来，通过旋涡风扇的作用把蚊子吸入机器下部的收集袋，使蚊子风干在收集袋中的这类诱蚊及灭蚊的设备，使用起来科学、高效又环保。

以家庭为单位，通过对室内蚊控设备的普及使用以及室外庭院等公共空间场地的蚊控设备的布点以及植入，让蚊虫在人居住地、聚集活动的区域内，活动空间越来越小，生存环境越来越来少，繁殖区及滋生地越来越来越困难，越冬蚊越来越难以存活，使其更难以交配繁殖，逐年逐步逐区域，达到一个长期联防联控治理蚊虫的一个目标！

另外，控蚊装置可以采用现有的捕蚊和/或灭蚊装置，也可以根据实际情况进行研发，基于生态学原理，生态环境的要求设计针对性强的控蚊装置。控蚊装置或控蚊设备的核心是根据仿生学原理，利用蚊子的趋光性，即对紫外线365波段光谱的吸引，气味的发生装置，二氧化碳的诱蚊原理，等形成的多种原理功能为一体的产品系列，本蚊控系统的产品系列所有设备可以均为物理方法灭蚊，无二次污染；也可以采用物理方法灭蚊和水体消杀相结合，尽可能降低化学消杀蚊虫给环境带来的污染。

所述的蚊控设备能够内置于景观物和/或建筑物内，这样既能够节省空间，又能够不破坏目标空间内景观的美观性，比如利用捕蚊和/或诱蚊装置不断置入新的载体…现有的垃圾箱捕蚊、路灯捕蚊、各种已有的户外景观灯升级改装置入、景观建筑体内置入(也可以形成产品/设备)，这样的方式使得蚊控设备造价低，同时又可大面积使用。形成高中低全方位且立体的蚊控系统，再结合水体虫卵适当消杀，通过联防联控的蚊控系统采用蚊控设备进行物理方法灭蚊方式。布控点随环境随生态随建筑随景观亮化要求，确定好解决方案，实时布控、控需求布控，灵活多变，又能达到长期治理蚊虫的效果，使生态环境逐年得到改善，布控区域蚊虫逐年减少目标。利用本发明专利方法，达到防控防治的理想效果，对国家的生态环境治理达到不可估量的作用。

比如以一套二层带庭院的别墅建筑为例，建筑开间进深12.3×11.7米，所需用地12.3×13.8米(含庭院)，总建筑面积192㎡，一层建筑面积107㎡，以客厅、饭厅、厨房及卫生间为主，二层建筑面积85㎡，以卧室、书房、阳台为主，院落占地面积220㎡，建筑高度6.6米。

此时别墅内部一楼客厅顶部可以设置一个挂壁式灭蚊器，覆盖面积80-100㎡，一楼客厅的距离地面0.3-2米高度的窗台或绿植区设置一个摆放式灭蚊器，覆盖面积80-100㎡，一楼客厅的距离体面0.3米以内的家具底部设置一个摆放式或嵌入式灭蚊器，覆盖面积80-100㎡，实现一楼客厅基本全覆盖的灭蚊效果，如果根据实际需要，还可以在二楼卧室和书房、一楼厨房、一楼饭厅、一楼卫生间等空间增设挂壁式灭蚊器和/或摆放式灭蚊器，形成高空、中空、地面立体式灭蚊措施。优选地，灭蚊器处于室内角落或嵌入在室内装饰物或家具中，这样既可以有效用空间，也不会影响室内景观，该些室内挂壁式灭蚊器和摆放式灭蚊器均通过有线方式或无线方式与服务器连接，由服务器控制运行。

庭院中，距离地面2米-3米的围墙顶部设置若干灭蚊器(比如用于灭蚊的围墙灯)，灭蚊器与灭蚊器之间的距离正好小于等于单个灭蚊器可覆盖距离的两倍，是的围墙顶部形成一圈灭蚊器覆盖区域，即在高空活动中形成一个无形的捕蚊区域，有效防止围墙外的蚊子翻越围墙进入庭院甚至进入室内，，即当蚊子经过高空区域时做首次拦截作用，有效地减少庭院及室内蚊子的密度及控制庭院及室内的蚊子交叉繁殖有积极作用。同时，从蚊子在庭院中分布来看，形成一个高空内捕的防护是非常有必要的，不管是飞越庭院内的外部蚊子，还是院内滋生的蚊子，高空活动中形成一个无形的捕蚊区域都能积极取得灭蚊效果。围墙上的灭蚊器可以是光触媒灭蚊器，利用蚊虫的趋光性和气味吸引原理，通过多光谱诱蚊虫管和/或飞虫活体自身信息素共存共诱模式，实现抽吸式被动捕蚊虫和囚笼或风干脱水，饥饿致死杀蚊虫模式，纯物理手段，不破坏原有的生态无污染。围墙上的灭蚊器通过有线或是无线方式由服务器控制，根据蚊子情况随时开启和关闭、或是循环运行；围墙上的灭蚊灯只要光能达到的范围，无阻挡，均可诱捕蚊虫，灯间距可以是10米、20米或30米。另外，围墙上的灭蚊灯在夜晚还能起到一定的照明作用。

庭院内，尤其是庭院绿植附近的距离地面2米-3米的景观灯和/或建筑物外立面上和/或是树枝上也可以设置室外高空灭蚊设备，比如灭蚊灯，此处灭蚊灯原理与围墙上灭蚊灯相同，在庭院内部的室外高空也形成一个高空捕蚊区域。当然也可以根据蚊虫的活动时间及特点来确定位置(以滋生地/栖息地为依据)按庭院的景观设计要求选择灭蚊器款式，按庭院景观要求，蚊虫飞行轨迹等设置庭院内室外高空灭蚊灯的放置位置，按蚊虫的密度来选择需要放置灭蚊灯的数量(设备功率的大小)。蚊虫在一定区域里，在分型觅食中，在高度中形成一个天然屏障(即室外高空灭蚊区域)，进入室外高空的诱捕范围，持续对蚊子进行捕杀，尤其是强壮成蚊，对防止蚊子再次繁殖起到重要作用，还能有效减少蚊虫活动范围，达到控制蚊虫密度的作用。

庭院中，距离地面0.3米-2米的凉亭立柱上和/或垃圾箱上和/或建筑物的外立面上和/或围栏上和/或入户门上或窗户等周围设置室外中空的灭蚊设备，比如灭蚊器，此处灭蚊灯原理与围墙上灭蚊灯相同，优选地设置在距离地面1米-1.5米的高度，这样对于喜欢的活动空间在0.3米-2米之间活动的蚊捕蚊效果更好。利用现有垃圾箱、凉亭立柱、建筑物外立面、围栏、入户门或窗户等现有装饰物或建筑物来装设灭蚊灯，不会占用庭院内其他公共空间，且不会改变或破坏庭院内景观，进一步防止围墙外蚊虫进入室内，也增加了灭蚊器数量进而增加捕蚊的数量。

庭院中的草坪区或绿植区内，距离地面0.3米以内的草坪灯上和/或景观灯设置室外地面灭蚊器，比如灭蚊灯，此处灭蚊灯原理与围墙上灭蚊灯相同。因蚊子在水中滋生，繁殖。幼虫可幼蚊需要从水面到低空转移的一个缓慢过程，经历了3至7天一次繁殖，在生命周期60天左右，会不断地往来于水体和陆地空间。在幼蚊离开到0.3米至0.5米至1米，幼蚊喜潮，喜阳，绿植水草地方是其主要栖息地和捕食区，整个地面在0.3米以内的高度形成的蚊控区域是必要的，从蚊幼虫一开始离开水面做一个初级捕杀，可以将室外地面灭蚊器的数量扩大，分布越广，对成蚊控制效果越发显著，还能有效防止和减少成蚊的交配，降低蚊子繁殖率，室外地面灭蚊器也更容易诱捕蚊子。

庭院中的水池或水塘、积水区、排污管道、下水道等处设置水体消杀灭蚊装置，合理利用灭蚊药剂进行精确地小规模水体消杀，避免大规模使用和/或频繁使用，从源头控制室外庭院内的蚊子孳生，从根源上切断蚊子来源，有效灭蚊和控蚊。所谓合理利用灭蚊药剂进行水体消杀，是指在初春深秋两季蚊子孳生初期以及蚊子密度过大时进行水体药剂消杀，尽可能起到最佳消杀效果且最低限度使用水体药剂消杀方式，这样有利于保护庭院内水体环境，降低药剂对水体造成的化学污染。

室外高空、中空、地面的灭蚊设备均通过有线或是无线的方式由服务器控制运行，比如根据季节的不同，在初春深秋两季蚊子孳生初期通过对水体消杀，在蚊子滋生地控制其孵化成虫；然后在室外地面、中空及高空形成全方位、立体式的控蚊区域对室外蚊虫进行全方位、立体式且精准高效的灭蚊，空间上切断蚊子生存及栖息空间，阻断蚊子繁殖途径，蚊子交配区域变成捕杀区域，将有限公共空间变成让蚊子无从躲藏的区域，从繁殖几率上，种群数量不断缩小，达到防控目的。

另外，水体消杀设备上还可以设置对药剂剩余量进行监测的传感器和/或对水体消杀设备剩余电量进行监测的传感器，该些传感器将有关信息及时反馈给服务器，有服务器控制并通过终端显示设备反应是否需要对水体消杀设备进行补充药剂和/或电量，进一步实现服务器对水体消杀设备的智能化控制。

此时，室内高空、中空、地面的灭蚊设备以及室外高空、中空、地面的灭蚊设备上均设有用于对室内、室外的蚊虫种类进行识别以及对蚊虫数量进行自动采集的声学设备和图像识别设备，作为环境数据实时监测采集模块组成部分，为服务器收集蚊虫有关信息，由服务器控制声学设备和图像识别设备的运行。

室内高空、中空、地面的灭蚊设备和室外高空、中空、地面的灭蚊设备可以根据季节情况、每天中不同时间段等情况选择开启和关闭，以及开启的次数和时间段。因蚊子在初春深秋容易滋生，尤其是夏天比较活跃，冬天蚊子比较少，因此可以选择在初春深秋以及夏季、蚊子密度大时候，全天候开启室内高空、中空、地面的灭蚊设备和室外高空、中空、地面的灭蚊设备，进行灭蚊措施；或者在蚊子数量不多时，在蚊虫活动密集的晚上长期开启或定时开启室内室外灭蚊设备，进行灭蚊操作，定时开启比如夜晚平均开启四次，每次一个小时；因蚊子活跃的温度在28度到30度之间，还可以通过在室内室外设置温度传感器，温度传感器将对应温度实时反馈给服务器，当室内温度/室外温度达到25度时，服务器控制室内灭蚊器/室外灭蚊器开启操作，进入诱蚊、灭蚊措施，实现有效、智能化、精准地灭蚊的功能。白天因蚊子少和/或蚊子不活跃，白天不开启或少开启室内灭蚊器/室外灭蚊器，节能。

参见图2，具体实施例2，本实施例2与实施例1基本相同，不同之处在于：本实施例2中，还设有所述蚊控系统还包括报警系统、预测及分析评估系统，该报警系统和预测及分析评估系统均通过有线和/或无线方式由管理系统控制。

比如预测及分析评估系统，可以作为服务器内处理系统的一部分，是服务器根据环境数据实时监测采集模块收集的蚊虫种类及数量等方面信息(尤其是在安装各个灭蚊设备进行蚊控过程中)后，服务器通过预测及分析评估系统对前述信息进行分析、预测和评估，分析蚊控的效果以及形成的原因、预测后续蚊虫的分布以及密度等情况、最终评估是否需要调整运行或增减现有的室内、室外灭蚊设备数量和/或位置以及是否通过报警系统进行报警，该些分析、预测以及评估情况通过服务器进行后由终端显示设备显示。同时服务器可以根据评估结果自行调整室内灭蚊设备和/或室外灭蚊设备的运行情况，比如增减灭蚊设备的开启和/或关闭，实现全方位、立体式且精准地灭蚊的蚊控目标。

比如报警系统可以是报警器或是通过终端显示设备显示的报警信息。报警系统不光对于蚊子超标情况等进行报警，也可以对室内灭蚊设备和/或室外灭蚊设备的情况(比如数量超标和/或密度超标等)进行报警，比如水体消杀设备的药剂补充和/或电量补充等。

参见图3，具体实施例3，本实施例3与实施例1基本相同，不同之处在于：本实施例3中室内地面灭蚊设备还包括自制灭蚊器，该自制灭蚊器由设有加热装置的容器1以及容器1内的灭蚊液9组成，容器1顶部可拆卸顶盖2，顶盖2设有至少一个贯穿孔3(本实施例2中选择一个贯穿孔3)，容器分为上下两个空间，上面空间1-1用于装灭蚊液9，下面空间1-2用于安装加热装置等部件，加热装置包含加热丝4、开关6、控制装置7和温度传感器5，加热丝4置于容器内灭蚊液9中且由开关6控制加热与否，开关6设置在控制装置7内且由控制装置7控制开关6运行(即开关6的打开和关闭均由控制装置7控制)，控制装置7一般位于加热丝4底部，实际也位于容器下面空间1-2内，下面空间1-2不含有灭蚊液9，温度传感器5装在上面空间内1-1与灭蚊液9接触，用于实时监测灭蚊液9的温度，并及时反馈给控制装置7，便于控制装置7控制开关6开启与否，进而控制加热丝4的运行。

加热装置的运行方式：加热装置通过连通电源(比如开关一般通过电源连接线连通电源，)或自带电源进行运行，此时灭蚊液温度低于15设置度，温度传感器5将结果反馈给控制装置7，控制装置7控制开启开关6运行，此时加热丝4发热使得灭蚊液9的温度升高，当灭蚊液9温度大于30摄氏度时，温度传感器5将信息反馈给控制装置7，控制装置7控制开关6关闭运行，此时加热丝4不再对灭蚊液9进行加热，灭蚊液9温度慢慢下降，直至温度降低到15摄氏度时，温度传感器将信息反馈给控制装置7，控制装置7控制开关6重新开启运行，此时加热丝4再继续对灭蚊液9进行加热至灭蚊液9温度达到30摄氏度，停止加热，如此循环往复，使得容器1内灭蚊液9的温度保持在15-30摄氏度之间，该温度范围是比较适宜蚊子生长的温度范围，能够更便利地吸引蚊子，同时通过提高温度，加快灭蚊液9的挥发，也能更好地吸引蚊子，从而提高自制灭蚊器的灭蚊效果，有效杀灭更多蚊子。加热装置使用起来安全可靠，能够通过温度传感器5和控制装置7自动开启和关闭加热装置，避免灭蚊液的温度过高引起的灭蚊液挥发过快和/或高温引起的火灾。

该灭蚊液9组分：大蒜15-30份、肥皂15-30份、红糖10-20份、醋15-55份，用于避免啮齿动物偷吃或靠近灭蚊液的驱避剂5份，驱避剂主要成分是香草基壬酰胺。如果没有驱避剂，自制灭蚊器在使用过程中灭蚊液可能会被啮齿类动物偷吃或9靠近，使得灭蚊液减少或阻碍灭蚊液吸引蚊子的效果，因此在灭蚊液中增加驱避剂成分，驱避剂是产生的气味，蚊子并不讨厌，甚至驱避剂产生的气味还能帮助更好地够吸引蚊子，同时能够有效避免啮齿类动物靠近和/或偷吃，保证自制灭蚊器的灭蚊作用有效良好的发挥。

打开容器顶盖2，将切碎后的大蒜和肥皂放入容器中，然后再在容器中加入醋，搅拌均匀后形成灭蚊液，将容器顶盖盖上；然后通过加热装置对灭蚊液9进行加热保温，使得灭蚊液9通过容器顶盖2的贯穿孔3挥发至容器1外部，同时灭蚊液9中的红糖和大蒜的香味能够吸引蚊子来吸食，吸引蚊子通过容器顶盖2的贯穿孔3进入容器内部，进入容器1内部后的蚊子受到灭蚊液9吸引，浸入在灭蚊液9中或是困在容器1内部实现灭杀蚊子的目的。

自制灭蚊器优选放置在卧室内的角落或床边的地面上，作为室内地面灭蚊设备。因自制灭蚊器的制作的原材料均是天然、无化学残留，对人体影响较小，尤其适合卧室内有宝宝和/或孕妇使用。而且，使用材料易得，价格低廉，从而降低自制灭蚊器成本。

自制灭蚊器可以根据室内地面情况，可以考虑增设多个自制灭蚊器共同进行灭蚊，实现室内地面，尤其是卧室地面的灭蚊效果，

另外，优选替代方案为自制灭蚊器的开关也可以通过有线或无线方式与服务器连接，由服务器对自制灭蚊器的开启和/或关闭进行控制，服务器还可以通过气味传感器对自制灭蚊器内灭蚊液所能产生的气味浓度进行监控，当灭蚊液所产生的气味浓度低于原浓度的30％时，气味传感器将有关信息反馈给服务器，由服务器进行处理和/或分析，再由服务器通过终端显示设备显示出来和/或报警器报警，提示使用人员添加或更换新的灭蚊液。

参见图4，具体实施例4，实施例4与实施例1基本相同，不同之处在于：本实施例4中室外空间还包括用于庭院围墙外的道路(包括公路、马路、街道)、公园、景区、广场等场所。

在距离地面2米-3米的道路路灯、公园凉亭亭柱、垃圾房进出口、高架桥墩、广场建筑以及绿植物体(比如树枝)上设有室外高空灭蚊设备，在距离地面0.3米-2米的垃圾箱和/或公交站台的站牌和/或警示牌和/或指示牌和/或变电箱和/或广告箱(可能设置在道路两旁或街道两旁、公园内、广场内)、公园和/或广场建筑物(比如工厂外墙或篱笆网)上设有室外中空灭蚊设备，在距离地面0.3米内的草坪灯、建筑物上设有室外地面灭蚊设备，在公园池塘或城市河流和/或水道附近和/或河面的桥墩处设置水体消杀装置作为室外地面灭蚊设备。

优选地，本实施例4中的室外高空、中空、地面的灭蚊设备均通过无线或有线方式同服务器连接，由服务器控制运行。

优选地，本实施例4中的室外高空、中空、地面的灭蚊设备上各设置相应的用于监控蚊子种类和数量的声学设备和图像识别设备，作为环境数据实时监测采集模块的组成部分，同时由服务器对环境数据实时监测采集模块收集的信息进行处理、分析，必要时服务器通过终端显示设备和/或报警器进行显示和/或报警。

优选地，还可以增加大型移动驱蚊器，在蚊虫密集高峰时，定点、短期、高效地实现控蚊效果。

参见图5，具体实施例5，实施例4与实施例1基本相同，不同之处在于：在实施例1基础上还可以增加目标空间还包括远离人员聚集地区的养殖区和/或种植区/渔业区。

比如养殖区，也包括家禽养殖，养殖区分为驯养动物所需的室内空间和室外空间，驯养动物以猪为例，在室内猪圈距离地面2-3的高空设置室内高空灭蚊设备，比如屋内屋梁上、屋檐下；在室内猪圈距离地面0.3-2米的中空设置室内中空灭蚊设备，比如猪圈栏杆上、通风窗口处；在室内猪圈距离地面0.3内的地面空间设置室内地面灭蚊设备，比如在猪圈排污口附近、进食槽附件、猪排泄物堆积处附近可以设置灭蚊器，在猪圈排污口附近、猪排泄物堆积处还可以增设水体消杀设备和/或蚊诱捕设备，对其进行消杀，避免潮湿环境蚊虫孳生。

猪圈以外的室外空间，比如水池、绿植区，绿植区内距离地面2-3米的树枝上或猪圈外立面上或灯柱上设置室外高空灭蚊设备，绿植区内距离地面0.3-2米的树枝上或猪圈外立面上或灯柱上设置室外中空灭蚊设备，绿植区内距离地面0.3米内的猪圈外立面上或草坪灯上设置室外地面灭蚊设备，在水池边上设置水体消杀设备，作为室外地面灭蚊设备的补充。

比如种植区，在室内种植大棚内距离地面2-3的高空设置室内高空灭蚊设备，比如屋大棚顶部固定杆和/或顶部照明灯上；在室内种植大棚内距离地面0.3-2米的中空设置室内中空灭蚊设备，比如植物支撑杆上、进出口处、通风口处；在室内种植大棚内距离地面0.3内的地面空间设置室内地面灭蚊设备，比如在室内种植大棚内低位置的照明灯可以设置灭蚊器，或在积水区设置水体消杀设备。

比如渔业区，在室内的鱼池对应的室内空间中，在室内距离地面2-3的高空设置室内高空灭蚊设备，比如室内屋顶或室内固定支架上，在室内距离地面0.3-2米的中空设置室内中空灭蚊设备，比如灯柱上、通风口上；在室内距离地面0.3内的地面空间设置室内地面灭蚊设备，比如在室内低位置的照明灯可以设置灭蚊器，或在各个养鱼池附近设置水体消杀设备。

优选地，本实施例5中的室外高空、中空、地面的灭蚊设备均通过无线或有线方式同服务器连接，由服务器控制运行。

优选地，本实施例5中的室外高空、中空、地面的灭蚊设备上各设置相应的用于监控蚊子种类和数量的声学设备和图像识别设备，作为环境数据实时监测采集模块的组成部分，同时由服务器对环境数据实时监测采集模块收集的信息进行处理、分析，必要时服务器通过终端显示设备和/或报警器进行显示和/或报警。

养殖区还可以是其他家禽养殖区、畜牧养殖区。

参见图6，具体实施例6，实施例6与实施例1基本相同，不同之处在于：在实施例1基础上还可以增加目标空间还包括远离人员聚集地区的郊区室外空间，还可以通过大型驱蚊设备，将蚊子驱离人员密集区，减少人员密集区的防蚊压力，又不会将蚊族群灭绝，保留该物种，尽可能减少蚊子对人群、驯养动物、种植植物产生的不利影响。

大型驱蚊设备的使用可以根据当地风向，蚊子滋生情况，已经蚊子本身生物性来进行综合分析，选择使用，科学合理进行驱蚊控蚊。比如顺着风向使用大型驱蚊设备，驱蚊效果更佳，节省能源；按照季节性，在初春深秋时蚊滋生或夏季蚊子较多的时候，使用大型驱蚊设备能够高效地驱蚊；在夜晚蚊虫出没频繁时，使用大型驱蚊设备的驱蚊效果更佳。

以上情况还可以适用于草原牧区的室外空间，草原牧区的室内空间参照实施例1中的室内高空、中空、地面的灭蚊设备设置方式。

参见图7和图8，具体实施例7，具体实施例7可以包括以上实施例1至7中的一项或几项或全部应用场景以及对应灭蚊设备分室内和室外，分高空、中空、地面的立体式、全方位的布控措施进行精准防控蚊子。各类室内高空、中空、地面的灭蚊设备，各类室外高空、中空、地面的灭蚊设备均可以通过一个服务器进行综合控制，同时由该服务器对与前述各类灭蚊设备相对应的声学设备和图像识别设备、报警器等进行控制，用以实时收集蚊控信息、监控蚊控情况、处理和分析蚊控信息、及时利用终端显示设备和/或报警器进行显示分析结果和/或报警，实现整个蚊控系统智能化操作，节约人力物力，高效、精准、有效地控蚊。

在这些场景中，还可以根据实际情况，增加可移动式蚊控器，因为不同的时期，或者外来物的影响，蚊虫会产生一段时间的高峰期或集中期，这是不可控因素，针对蚊虫出没的高峰期、突然爆发的集中期，采用可移动式蚊控器，哪有集中爆发，增加相应数量蚊控器控制蚊虫，实现稳定的控蚊效果。

另外，还可以进一步，在人员密集区的室外空间还可以根据情况设置几道安全防线，比如在人群密集活动区域四米(该距离可以按照实际需求进行调整，不限于四米，只要能够起到实际蚊控防线的功能即可)开外的地方，建立第一道拦截防线，把提前准备好的捕蚊器或灭蚊设备按照室外高空、中空、地面的原则安装形成第一道拦截防线，建立人与蚊虫之间的隔离带；在人群密集活动区域八米(该距离可以按照实际需求进行调整，不限于八米，只要能够起到实际蚊控防线的功能即可)开外的地方，建立第二道拦截防线，把提前准备好的灭蚊灯或其他灭蚊设备按照室外高空、中空、地面的原则安装形成第二道拦截防线，对蚊虫进行消灭；在人群密集活动区域十二米(该距离可以按照实际需求进行调整，不限于十二米，只要能够起到实际蚊控防线的功能即可)开外的地方，建立第三道拦截防线，把提前准备好的驱蚊器和驱蚊风机按照室外高空、中空、地面的原则安装形成第三道拦截防线，将生物驱赶和物理驱赶相结合；第四道防线，对蚊虫的孳生地和栖息地喷施蚊虫性信息素，起到干扰蚊虫的目的，同时进行孳生地控制，对蚊虫孳生的水体，进行生物控制，对阴井和下水道加防蚊网或防蚊倒闸。该四道拦截防线相互之间距离逐步加大，实现更科学良好的拦截蚊子效果。

参见图7，以实施例1至7中的全部应用场景以及由对应灭蚊设备分室内灭蚊设备和室外灭蚊设备组成高空、中空、地面的立体式、全方位的一种蚊控系统，形成的一个大型蚊控生态圈为例，一种蚊控系统的形成方法，涉及本实施例7中的一种蚊控系统，具体步骤如下：

第一步，在目标空间内(包括室内和/或室外)进行实地勘察，收集蚊虫种类和数量以及周围环境数据(包括湿度、温度、风向等)的有关信息，目标空间建筑物和装饰物的有关信息。

即对生活区的室内和室外(即实施例1中的人员居住房屋室内和室外庭院、也可以包括超市室内和室外、学校室内和室外、医院的室内和室外等)、非生活区室内和室外(即实施例4中，例如室外的道路、公园、景区、广场等场所、实施例5中养殖区室内和室外，渔业区室内和室外、种植区室内和室外、实施例6中郊区使用大型可移动驱蚊设备)进行勘察、收集蚊虫种类和数量以及周围环境数据、在该些空间内建筑物和装饰物的有关信息。

第二步，选择控蚊目标，即在室内进行灭蚊、室外进行驱蚊和灭蚊，实现全方位、立体的且精准高效控蚊效果；

即比如室内实现基本灭蚊，室外实现控蚊(即在人员密集区少蚊或没有蚊子，在远离人员密集区通过驱蚊减少蚊子，进而隔离蚊子进入人员密集区)。

第三步，结合地理信息、对蚊虫种类和数量以及周围环境数据的有关信息、建筑物和装饰物的有关信息，利用蚊虫生物性、空间内建筑和/或景观特征、空间内环境、空间内空气流动变化以及磁场变化原理进行分析，根据蚊子的生理周期和习性选择需要安装蚊控设备的布控点和在布控点上选择合适的蚊控设备，即具体制定室内高空、中空、地面以及室外高空、中空、地面的布控方案，布控方案包括声学设备和图像识别设备的安装位置、驱蚊和/或灭蚊设备的安装位置、地面水体消杀器安装位置，共同形成全方位、立体的且精准高效控蚊方案以及对蚊控过程进行监督的监控系统方案；

比如在房屋内利用室内家具、窗台、植物区等位置作为设置室内灭蚊器的布控点，庭院中围墙、庭院立柱、草坪灯等可以作为庭院中灭蚊器布控点，街道马路和/或公园和/或广场的路灯、垃圾箱、指示牌、广告牌等可以作为室外灭蚊器的布控点，养猪圈内的大棚顶部、通风口、圈栏等、种植区的大棚顶部固定架、通风口等、水池等可以选择设置相应的灭蚊设备，再比如室内高空在蚊虫密度达到2只/(每个房间每小时)的位置可以选择设置灭蚊设备；室内中空在蚊虫密度达到2只/(每个房间每小时)的位置可以选择设置灭蚊设备；室内地面在蚊虫密度达到2只/(每个房间每小时)的位置可以选择设置灭蚊设备；室外高空在蚊虫密度达到5只/(每立方米每小时)的位置可以选择设置灭蚊设备；室外中空在蚊虫密度达到5只/(每立方米每小时)的位置可以选择设置灭蚊设备；室外地面在蚊虫密度达到5只/(每立方米每小时)的位置可以选择设置灭蚊设备，这也可以作为服务器控制各个灭蚊器运行的标准，通过监控系统实时监控，服务器对蚊虫信息及环境信息进行实时分析处理后，由服务器实现对各个灭蚊器的智能化、自动控制运行。

比如利用蚊子习性，生长周期等，在水体附近先期进行水体消杀，从源头上控制蚊子数量，实现控蚊；利用蚊子早晚、夜间活动频繁的习性，增加灭蚊器运行数量和/或次数；利用空间内空气流动变化以及磁场变化，选择有利于灭蚊的位置安装灭蚊器、选择有利于灭蚊的时机运行灭蚊器，提高灭蚊的精准度，保障良好的灭蚊效果。即也可以根据蚊控阶段不同，调整不同阶段的布控点及蚊控设备的位置和数量，进一步体现经济实惠性；根据有效的真实的蚊虫监测数据，通过生物学工程景观亮化学，环境学，建筑景观学，空气户外流动的变化，以及磁场的相应变化相应原理，找到一种科学有效的联防联控治理蚊虫的方法。第根据文字分布的实时数据支持，有效快捷的选择布控点，根据蚊子的种类，快速有效地选择相应的蚊控设备，根据蚊子的生理周期和习性，选择不同的位置和相应蚊控产品；通过对蚊控设备的研发和升级，选择在不同高度，不同场地，不同空间，不同区域，使蚊控产品设备与景观环境达到完美和谐的结合。通过景观建筑学和空气动力原理，了解蚊虫的生存需求，判断出蚊虫的飞行轨迹和栖息地、繁殖地，有针对性的布控相应的产品设备，达到精准消灭蚊子的目的。

同时利用服务器(包括类似云平台和/或处理器等部件或软件服务系统)、数据储存器(即起到数据存储和/或管理的功能的部件和/或系统)、终端显示设备(pc终端、手机app终端等)配合声学设备和图像识别设备形成的智能化且实时的监控系统，即声学设备和图像识别设备将收集的蚊虫种类和数量以及周围环境数据的有关信息反馈给服务器，由服务器进行处理后终端显示设备显示处理信息，并将处理信息存储在数据储存器中，并对蚊虫信息进行预测及分析评估，预测及分析评估结果通过终端显示设备显示、通过数据储存器存储；通过服务器控制各个驱蚊和/或灭蚊设备、报警器、监控系统的运行。

在蚊控过程中，蚊虫监测系统对目标空间内的蚊虫情况保持监测，并及时反馈监测信息，便于对上述布控点以及布控点上安装的各种蚊控设备进行及时调整，优化蚊控系统。

优化蚊控系统，是对于原有蚊控系统进行查缺补漏，使得蚊控系统的蚊控效果更佳，尽可能在短时间内达到良好的诱蚊、驱蚊、灭蚊的效果，且能更加精准地实现诱蚊、驱蚊、灭蚊的目的。

所述蚊控系统采用蚊控设备进行物理方法灭蚊；或所述蚊控系统采用蚊控设备进行物理方法灭蚊和水体消杀结合方式进行灭蚊；所述蚊控系统在目标空间内按照室内捕灭蚊虫，室外驱逐蚊虫方式形成高中低立体式布控。

通过上述方法形成蚊控系统方案，按照蚊控系统方案装设有灭蚊设备、监控系统设备、报警器等，连通服务器、数据储存器、终端显示设备等，形成一个全方位、立体的且精准高效的蚊控系统，该蚊控系统还具有智能化功能，能够长期实现较佳的控蚊效果。良好的蚊控效果能够有效降低，甚至避免疾病传播，确保人员健康，家畜健康。作为整体蚊子解决方案，应从高到低空间，由室外到室内空间，地面以下做到防控防治手段。越冬蚊子越来越少，蚊子活动空间机会不断减少，达到防控防治目标。

参见图8，上述蚊控系统的控制方法，具体步骤如下：

第一步，由服务器控制环境数据实时监测采集模块的声学设备和图像识别设备对对应布控点的蚊虫种类及数量以及周围环境数据进行实时监测，并将有关信息反馈回服务器，由服务器进行处理后存储在数据储存器中；

第二步，由服务器控制对应的驱蚊和/或灭蚊设备运行，进行室内高空、中空、地面以及室外高空、中空、地面的驱蚊和/或灭蚊；

第三步，在驱蚊和/或灭蚊过程中，环境数据实时监测采集模块的声学设备和图像识别设备同时进行自动、实时地蚊虫信息监控，并将有关信息及时反馈给服务器；

第四步，服务器对第三步中蚊虫信息进行预测及分析评估，预测及分析评估结果通过终端显示设备显示，并存储在数据储存器中；同时由服务器根据预测及分析评估结果判断是否控制报警器进行报警；

第五步，服务器结合预测及分析评估结果调整驱蚊和/或灭蚊设备运行情况。

参见图9，具体实施例2，本实施例2提供了一种蚊控系统，其特征在于：该蚊控系统包括用于室内监控蚊子情况、驱蚊和/或灭蚊的室内蚊控系统，用于室外监控蚊子情况、驱蚊和/或灭蚊的室外蚊控系统，室内蚊控系统和室外蚊控系统共同构成全方位、立体的且精准高效控蚊的蚊控系统。

以上所述仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。

技术特征：

1.一种蚊控系统，包括管理系统、监测系统、驱蚊和/或灭蚊设备，其特征在于：所述监控系统为包括用于对室内和/或室外的蚊虫种类进行识别以及对蚊虫数量以及周围环境数据进行自动采集的声学设备和图像识别设备的环境数据实时监测采集模块；所述环境数据实时监测采集模块通过有线和/或无线方式向管理系统反馈信息并由管理系统控制；

所述驱蚊和/或灭蚊设备为用于在室内高空、中空和地面进行驱蚊和/或灭蚊的装置和用于在室外高空、中空和地面进行驱蚊和/或灭蚊的装置，该些装置通过有线和/或无线方式由管理系统控制。

2.根据权利要求1所述的一种蚊控系统，其特征在于：所述室外包括生活区、非生活区；所述非生活区包括公共区域和/或工作休闲区和/或种植区和/或养殖区；所述室内高空和室外高空是指距地面2米至3米的空间，室内中空和室外中空是指距地面0.3米至2米的空间，室内地面和室外地面是指距离地面0.3米以内的空间及水体表面。

3.根据权利要求2所述的一种蚊控系统，其特征在于：所述蚊控系统还包括报警系统、预测及分析评估系统，该报警系统和预测及分析评估系统均通过有线和/或无线方式由管理系统控制；

所述管理系统包括服务器、数据储存器、终端显示设备；

所述环境数据实时监测采集模块包括声学设备和图像识别设备；

所述驱蚊和/或灭蚊设备包括用于室内高空、中空、地面的灭蚊设备，用于是室外高空、中空、地面的驱蚊设备和/或灭蚊设备；

所述报警系统包括报警器；

所述服务器接收声学设备和图像识别设备的信息反馈后将有关信息数据存储在数据储存器，服务器控制声学设备和图像识别设备运行；所述服务器对数据储存器上的由环境数据实时监测采集模块反馈的蚊虫种类及数量信息以及周围环境数据进行分析后通过终端显示设备显示出预测及分析评估结果；所述室内高空、中空、地面的灭蚊设备以及室外高空、中空、地面的驱蚊设备和灭蚊设备均由服务器控制运行；所述报警器由服务器控制运行；

所述驱蚊和/或灭蚊设备还包括对水体进行蚊虫消杀的消杀装置，该消杀装置由服务器通过有线和/或无线方式控制运行；

所述室内高空、中空、地面的灭蚊设备为挂壁式灭蚊器或灭蚊灯、摆放式灭蚊器或灭蚊灯；

所述室外高空的驱蚊设备和/或灭蚊设备为设置在围墙上的驱蚊器和/或灭蚊器、设置在高度距地面2米至3米的景观灯上的驱蚊器和/或灭蚊器、适用于在高度距地面2米至3米的驱蚊器、设置在建筑物四周和/或建筑物内和/或立柱内距离地面2米至3米之间位置的驱蚊器和/或灭蚊器

所述室外高空的驱蚊设备和/或灭蚊设备为设置在高度距地面0.3米至2米的垃圾箱上的驱蚊器和/或灭蚊器、设置在高度距地面0.3米至2米的景观灯上的驱蚊器和/或灭蚊器、设置在建筑物四周和/或建筑物内和/或立柱内距离地面0.3米至2米之间位置的驱蚊器和/或灭蚊器；

所述室外地面的驱蚊设备和/或灭蚊设备为设置在高度距地面0.3米至2米的草坪灯和/或景观灯上的驱蚊器和/或灭蚊器、对积水区和/或排污管道和/或下水道的水体表面进行消杀的消杀器。

4.根据权利要求3所述的一种蚊控系统，其特征在于：所述声学设备和图像识别设备的位置与用于室内高空、中空、地面的灭蚊设备和用于是室外高空、中空、地面的驱蚊和/或灭蚊设备一一对应；

所述驱蚊和/或灭蚊设备的驱蚊和/或灭蚊范围为室内高空、中空、地面和/或室外高空、中空、地面进行全面覆盖；

和/或所述驱蚊和/或灭蚊设备的驱蚊和/或灭蚊范围为至少一道拦截蚊子的防线。

5.根据权利要求4所述的一种蚊控系统，其特征在于：所述室内地面灭蚊设备还包括自制灭蚊器，该自制灭蚊器由设有加热装置的容器以及容器内的灭蚊液组成，容器顶部可拆卸顶盖，顶盖设有至少一个贯穿孔，容器分为上下两个空间，上面空间装有灭蚊液，加热装置包含加热丝、开关、控制装置和温度传感器，加热丝置于容器内灭蚊液中且由开关控制，开关设置在控制装置内且由控制装7控制，控制装置设在下空间内，温度传感器设在上面空间内且与灭蚊液接触，温度传感器向控制装置反馈信息；

所述灭蚊液组分为大蒜15-30份、肥皂15-30份、红糖10-20份、醋15-55份，用于避免啮齿动物偷吃或靠近灭蚊液的驱避剂5份。

6.根据权利要求5所述的一种蚊控系统，其特征在于：所述驱避剂主要成分是香草基壬酰胺。

7.根据权利要求1至6中任意一项所述的一种蚊控系统，其特征在于：所述蚊控系统适用于在家居环境、市政建设物、农林行业环境、商企行业环境、办公区、社区、医院、学校、幼儿园、工厂、旅游风景区、广场公园、部队营区、别墅小区、养殖场、种殖场、商场超市、农家乐、集体食堂的室内和室外，以及城市郊区室外。

8.一种蚊控系统的控制方法，涉及权利要求7中所述一种蚊控系统，具体步骤为：

第一步，由服务器控制环境数据实时监测采集模块的声学设备和图像识别设备对对应布控点的蚊虫种类及数量以及周围环境数据进行实时监测，并将有关信息反馈回服务器，由服务器进行处理后存储在数据储存器中；

第二步，由服务器控制对应的驱蚊和/或灭蚊设备运行，进行室内高空、中空、地面以及室外高空、中空、地面的驱蚊和/或灭蚊；

第三步，在驱蚊和/或灭蚊过程中，环境数据实时监测采集模块的声学设备和图像识别设备同时进行自动、实时地蚊虫信息监控，并将有关信息及时反馈给服务器；

第四步，服务器对第三步中蚊虫信息进行预测及分析评估，预测及分析评估结果通过终端显示设备显示，并存储在数据储存器中；同时由服务器根据预测及分析评估结果判断是否控制报警器进行报警；

第五步，服务器结合预测及分析评估结果调整驱蚊和/或灭蚊设备运行情况。

9.一种蚊控系统的形成方法，涉及权利要求7中所述一种蚊控系统，具体步骤为：

第一步，在目标空间内(包括室内和/或室外)进行实地勘察，收集蚊虫种类和数量以及周围环境数据的有关信息，目标空间建筑物和装饰物的有关信息；

第二步，选择控蚊目标，即在室内进行灭蚊、室外进行驱蚊和灭蚊，实现全方位、立体的且精准高效控蚊效果；

第三步，结合地理信息、对蚊虫种类和数量以及周围环境数据的有关信息、建筑物和装饰物的有关信息，利用蚊虫生物性、空间内建筑和/或景观特征、空间内环境、空间内空气流动变化以及磁场变化原理进行分析，根据蚊子的生理周期和习性选择需要安装蚊控设备的布控点和在布控点上选择合适的蚊控设备，即具体制定室内高空、中空、地面以及室外高空、中空、地面的布控方案，布控方案包括声学设备和图像识别设备的安装位置、驱蚊和/或灭蚊设备的安装位置、地面水体消杀器安装位置，共同形成全方位、立体的且精准高效控蚊方案以及对蚊控过程进行监督的监控系统方案；

同时利用服务器(包括类似云平台和/或处理器等部件或软件服务系统)、数据储存器(即起到数据存储和/或管理的功能的部件和/或系统)、终端显示设备(pc终端、手机app终端等)配合声学设备和图像识别设备形成的智能化且实时的监控系统，即声学设备和图像识别设备将收集的蚊虫种类和数量以及周围环境数据的有关信息反馈给服务器，由服务器进行处理后终端显示设备显示处理信息，并将处理信息存储在数据储存器中，并对蚊虫信息进行预测及分析评估，预测及分析评估结果通过终端显示设备显示、通过数据储存器存储；通过服务器控制各个驱蚊和/或灭蚊设备、报警器、监控系统的运行。

10.一种蚊控系统，其特征在于：该蚊控系统包括用于室内监控蚊子情况、驱蚊和/或灭蚊的室内蚊控系统，用于室外监控蚊子情况、驱蚊和/或灭蚊的室外蚊控系统，室内蚊控系统和室外蚊控系统共同构成全方位、立体的且精准高效控蚊的蚊控系统。

技术总结

本发明提供了一种蚊控系统及其形成方法和控制方法，其特征在于：该蚊控系统包括用于室内监控蚊子情况、驱蚊和/或灭蚊的室内蚊控系统，用于室外监控蚊子情况、驱蚊和/或灭蚊的室外蚊控系统，室内蚊控系统和室外蚊控系统共同构成全方位、立体的且精准高效控蚊的蚊控系统。本发明解决现有技术存在的问题一：如何实现长期全面高效控蚊的问题；问题二：如何形成系统地、全方位、立体地且精准地控蚊的问题；问题三：如何科学、环保、生态、美观地进行控蚊的问题。

技术研发人员：杨联防

受保护的技术使用者：杨联防

技术研发日：2020.04.16

技术公布日：2020.07.24
